1125 Models Parts Catalog
2009

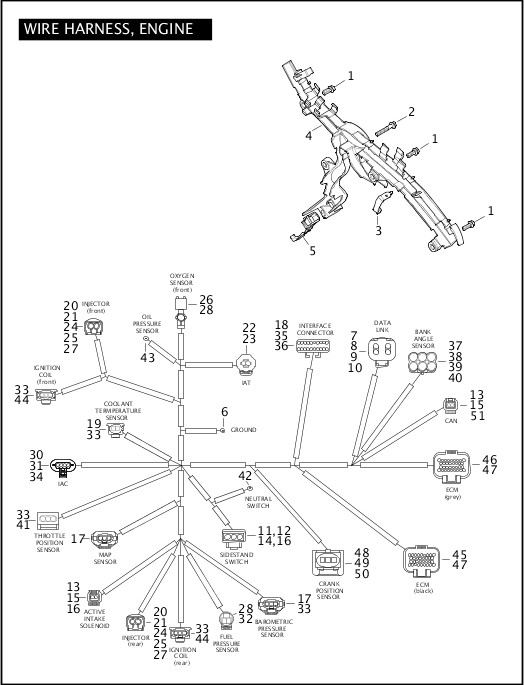

WIRE HARNESS, ENGINE
| Index No. | Part No. | Description | Models | Obselete |
|---|---|---|---|---|
| 1 | CA0060.1AM | SCREW (3) | 1125CR, 1125R | |
| 2 | CA0064.1AM | SCREW | 1125CR, 1125R | |
| CA0078.1AM | SCREW (not illustrated) | 1125CR, 1125R | ||
| CB0044.1AM | WASHER, serrated (not illustrated) (2) | 1125CR, 1125R | Feb 2017 |
|
| 3 | CL0001.1AM | RUBBER BAND (8) | 1125CR, 1125R | |
| 4 | Y1013.1AMA | HARNESS SUPPORT | 1125CR, 1125R | Feb 2017 |
| 5 | Y1016.1AM | WIRE CLAMP | 1125CR, 1125R | Feb 2017 |
| Y0461.2AM | WIRING HARNESS, engine | 1125CR, 1125R | ||
| 6 | 9838 | TERMINAL, 18 gauge, rt angle (2) | 1125CR, 1125R | |
| 7 | 72124-94GY | HOUSING, 4-way pin (grey) | 1125CR, 1125R | |
| 8 | 72144-94 | SECONDARY LOCK, 4-way | 1125CR, 1125R | |
| 9 | 72164-94A | WEATHER PLUG, 4-way pin | 1125CR, 1125R | |
| 10 | 72190-94 | TERMINAL (4) | 1125CR, 1125R | |
| 11 | 74103-98BK | HOUSING, 3-way pin (black) | 1125CR, 1125R | |
| 12 | 74113-98BK | SOCKET HOUSING, 3-way socket (black) | 1125CR, 1125R | |
| 13 | 74142-98 | SECONDARY LOCK, 2-way pin (2) | 1125CR, 1125R | |
| 14 | 74153-98 | SECONDARY LOCK, 3-way socket (black) | 1125CR, 1125R | |
| 15 | 74190-98 | SOCKET, terminal (4) | 1125CR, 1125R | |
| 16 | 74195-98 | SEAL PIN (4) | 1125CR, 1125R | |
| 17 | Y0055.1AM | CONNECTOR (2) | 1125CR, 1125R | |
| 18 | Y0056.1AM | TERMINAL (17) | 1125CR, 1125R | |
| 19 | Y0060.1AM | CONNECTOR | 1125CR, 1125R | |
| 20 | Y0062.1AM | TERMINAL (2) | 1125CR, 1125R | |
| 21 | Y0064.1AM | WIRE SEAL (2) | 1125CR, 1125R | |
| 22 | Y0066.02A8 | CONNECTOR, 2-pin (black) | 1125CR, 1125R | |
| 23 | Y0067.02A8 | TERMINAL (2) | 1125CR, 1125R | |
| 24 | Y0067.1AM | TERMINAL (2) | 1125CR, 1125R | |
| 25 | Y0068.1AM | WIRE SEAL (2) | 1125CR, 1125R | |
| 26 | Y0071.02A8 | CONNECTOR, single (black) | 1125CR, 1125R | |
| 27 | Y0071.1AM | CONNECTOR (2) | 1125CR, 1125R | |
| 28 | Y0072.02A8 | TERMINAL | 1125CR, 1125R | |
| 29 | Y0072.1AM | TERMINAL (3) | 1125CR, 1125R | |
| 30 | Y0073.1AM | WIRE SEAL (4) | 1125CR, 1125R | |
| 31 | Y0079.1AM | TERMINAL (4) | 1125CR, 1125R | |
| Y0083.1AM | CONNECTOR, for fans, 2-pin (black) (not illustrated) (2) | 1125R | ||
| 32 | Y0085.1AM | CONNECTOR | 1125CR, 1125R | |
| 33 | Y0086.1AM | TERMINAL (17) | 1125CR, 1125R | |
| 34 | Y0087.1AM | CONNECTOR | 1125CR, 1125R | |
| 35 | Y0095.1AM | CONNECTOR BLADE ASSEMBLY, 20-way | 1125CR, 1125R | |
| 36 | Y0097.1AM | CONNECTOR, 20-way (black) | 1125CR, 1125R | |
| 37 | Y0129.02A8 | CONNECTOR (natural) | 1125CR, 1125R | |
| 38 | Y0130.02A8 | TERMINAL, socket (3) | 1125CR, 1125R | |
| 39 | Y0131.02A8 | WIRE SEAL (black) (3) | 1125CR, 1125R | |
| 40 | Y0132.02A8 | PLUG (black) (3) | 1125CR, 1125R | |
| 41 | Y0167.1AM | CONNECTOR | 1125CR, 1125R | |
| 42 | Y0170.1AM | TERMINAL | 1125CR, 1125R | |
| 43 | Y0184.1AM | TERMINAL | 1125CR, 1125R | |
| 44 | Y0187.1AM | CONNECTOR (2) | 1125CR, 1125R | |
| 45 | Y0219.4A8 | CONNECTOR, 34-pin (black) | 1125CR, 1125R | |
| 46 | Y0221.4A8 | TERMINAL, 16 & 18 gauge (49) | 1125CR, 1125R | |
| 47 | Y0232.4A8 | CONNECTOR, 34-pin (grey) | 1125CR, 1125R | |
| 48 | Y0234.5AAA | CONNECTOR, 3-way socket (black) | 1125CR, 1125R | |
| 49 | Y0242.5AAA | TERMINAL SOCKET (3) | 1125CR, 1125R | |
| 50 | Y0246.5AA | SEAL (3) | 1125CR, 1125R | Jun 2017 |
| 51 | Y0248.1AM | RESISTOR PLUG | 1125CR, 1125R | |
| Y0303.2B | WIRETIE (not illustrated) (not part of wiring harness) | 1125CR, 1125R |
