1125 Models Parts Catalog
2009

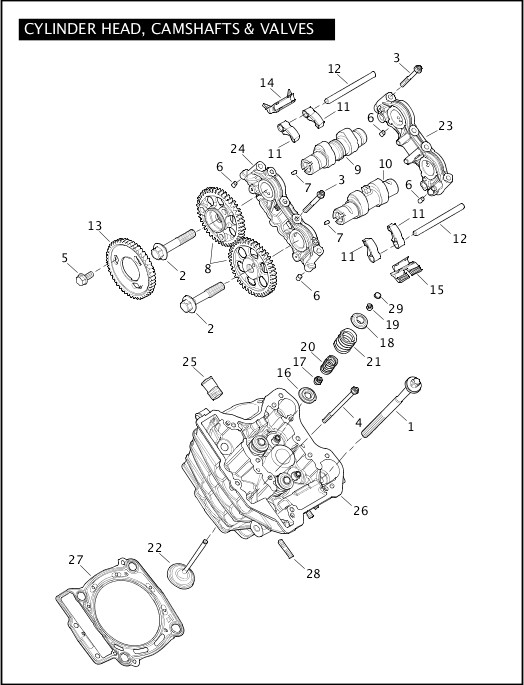

CYLINDER HEAD, CAMSHAFTS & VALVES
| Index No. | Part No. | Description | Models | Obselete |
|---|---|---|---|---|
| 1 | CA0035.1AMA | SCREW (4) | 1125CR, 1125R | Feb 2017 |
| 2 | CA0036.1AM | SCREW (2) | 1125CR, 1125R | |
| 3 | CA0067.1AM | SCREW (8) | 1125CR, 1125R | |
| 4 | CA0069.1AM | SCREW (2) | 1125CR, 1125R | |
| 5 | CA0111.2AM | SCREW (3) | 1125CR, 1125R | Feb 2017 |
| 6 | CC0008.1AM | NEEDLE PIN (4) | 1125CR, 1125R | |
| 7 | CC0009.1AM | NEEDLE PIN (2) | 1125CR, 1125R | |
| 8 | F0040.1AM | GEAR SET | 1125CR, 1125R | Feb 2017 |
| 9 | F0050.1AMA | CAMSHAFT, intake, front cylinder | 1125CR, 1125R | |
| F0051.1AMA | CAMSHAFT, intake, rear cylinder | 1125CR, 1125R | Feb 2017 |
|
| 10 | F0052.1AMA | CAMSHAFT, exhaust, front cylinder | 1125CR, 1125R | Feb 2017 |
| F0053.1AMA | CAMSHAFT, exhaust, rear cylinder | 1125CR, 1125R | Feb 2017 |
|
| 11 | F0070.1AMB | SWING ARM (4) | 1125CR, 1125R | |
| 12 | F0080.1AM | SHAFT, swing arm (2) | 1125CR, 1125R | |
| 13 | F0085.1AM | SPROCKET, 48T | 1125CR, 1125R | Feb 2017 |
| 14 | F0086.1AM | SPACER, intake | 1125CR, 1125R | Feb 2017 |
| 15 | F0087.1AM | SPACER, exhaust | 1125CR, 1125R | Feb 2017 |
| 16 | F0100.1AMA | SUPPORT, valve spring (4) | 1125CR, 1125R | Feb 2017 |
| 17 | F0101.1AM | SEAL, valve stem (4) | 1125CR, 1125R | |
| 18 | F0121.1AMA | RETAINER, valve spring (4) | 1125CR, 1125R | |
| 19 | F0122.1AM | VALVE RETAINER (8) | 1125CR, 1125R | |
| 20 | F0123.1AM | VALVE SPRING (4) | 1125CR, 1125R | Feb 2017 |
| 21 | F0124.1AM | VALVE SPRING (4) | 1125CR, 1125R | |
| 22 | F0140.1AM | VALVE, intake (2) | 1125CR, 1125R | Feb 2017 |
| F0141.1AM | VALVE, exhaust (2) | 1125CR, 1125R | Feb 2017 |
|
| 23 | F1060.1AM | CAMSHAFT BRACKET KIT, front cylinder, w/ CC0008.1AM | 1125CR, 1125R | |
| F1062.1AM | CAMSHAFT BRACKET KIT, rear cylinder, w/ CC0008.1AM | 1125CR, 1125R | ||
| 24 | F1061.1AM | CAMSHAFT BRACKET KIT, front cylinder, w/ CC0008.1AM | 1125CR, 1125R | |
| F1063.1AM | CAMSHAFT BRACKET KIT, rear cylinder, w/ CC0008.1AM | 1125CR, 1125R | ||
| 25 | Q0420.1AM | TUBE | 1125CR, 1125R | |
| 26 | V0001.1AMA | CYLINDER HEAD ASSEMBLY, front, w/ Q0420.1AM & V0170.1AM | 1125CR, 1125R | Feb 2017 |
| V0002.1AMA | CYLINDER HEAD ASSEMBLY, rear, w/ Q0420.1AM & V0170.1AM | 1125CR, 1125R | Feb 2017 |
|
| 27 | V0026.1AM | GASKET, cylinder head | 1125CR, 1125R | |
| 28 | V0170.1AM | STUD (4) | 1125CR, 1125R | Feb 2017 |
| 29 | 18666-01K | SHIM, 2.000 mm | 1125CR, 1125R | |
| 18624-01K | SHIM, 2.025 mm | 1125CR, 1125R | ||
| 18667-01K | SHIM, 2.050 mm | 1125CR, 1125R | ||
| 18625-01K | SHIM, 2.075 mm | 1125CR, 1125R | ||
| 18668-01K | SHIM, 2.100 mm | 1125CR, 1125R | ||
| 18626-01K | SHIM, 2.125 mm | 1125CR, 1125R | ||
| 18669-01K | SHIM, 2.150 mm | 1125CR, 1125R | ||
| 18627-01K | SHIM, 2.175 mm | 1125CR, 1125R | ||
| 18670-01K | SHIM, 2.200 mm | 1125CR, 1125R | ||
| 18628-01K | SHIM, 2.225 mm | 1125CR, 1125R | ||
| 18671-01K | SHIM, 2.250 mm | 1125CR, 1125R | ||
| 18629-01K | SHIM, 2.275 mm | 1125CR, 1125R | ||
| 18672-01K | SHIM, 2.300 mm | 1125CR, 1125R | ||
| 18630-01K | SHIM, 2.325 mm | 1125CR, 1125R | ||
| 18673-01K | SHIM, 2.350 mm | 1125CR, 1125R | ||
| 18631-01K | SHIM, 2.375 mm | 1125CR, 1125R | ||
| 18674-01K | SHIM, 2.400 mm | 1125CR, 1125R | ||
| 18632-01K | SHIM, 2.425 mm | 1125CR, 1125R | ||
| 18675-01K | SHIM, 2.450 mm | 1125CR, 1125R | ||
| 18638-01K | SHIM, 2.475 mm | 1125CR, 1125R | ||
| 18676-01K | SHIM, 2.500 mm | 1125CR, 1125R | ||
| 18639-01K | SHIM, 2.525 mm | 1125CR, 1125R | ||
| 18677-01K | SHIM, 2.550 mm | 1125CR, 1125R | ||
| 18655-01K | SHIM, 2.575 mm | 1125CR, 1125R | ||
| 18678-01K | SHIM, 2.600 mm | 1125CR, 1125R | ||
| 18656-01K | SHIM, 2.625 mm | 1125CR, 1125R | ||
| 18679-01K | SHIM, 2.650 mm | 1125CR, 1125R | ||
| 18657-01K | SHIM, 2.675 mm | 1125CR, 1125R | ||
| 18680-01K | SHIM, 2.700 mm | 1125CR, 1125R | ||
| 18658-01K | SHIM, 2.725 mm | 1125CR, 1125R | ||
| 18681-01K | SHIM, 2.750 mm | 1125CR, 1125R | ||
| 18659-01K | SHIM, 2.775 mm | 1125CR, 1125R | ||
| 18682-01K | SHIM, 2.800 mm | 1125CR, 1125R | ||
| 18692-01K | SHIM, 2.825 mm | 1125CR, 1125R | ||
| 18683-01K | SHIM, 2.850 mm | 1125CR, 1125R | ||
| 18693-01K | SHIM, 2.875 mm | 1125CR, 1125R | ||
| 18684-01K | SHIM, 2.900 mm | 1125CR, 1125R | ||
| 18694-01K | SHIM, 2.925 mm | 1125CR, 1125R | ||
| 18685-01K | SHIM, 2.950 mm | 1125CR, 1125R | ||
| 18695-01K | SHIM, 2.975 mm | 1125CR, 1125R | ||
| 18686-01K | SHIM, 3.000 mm | 1125CR, 1125R |
