1125 Models Parts Catalog
2009

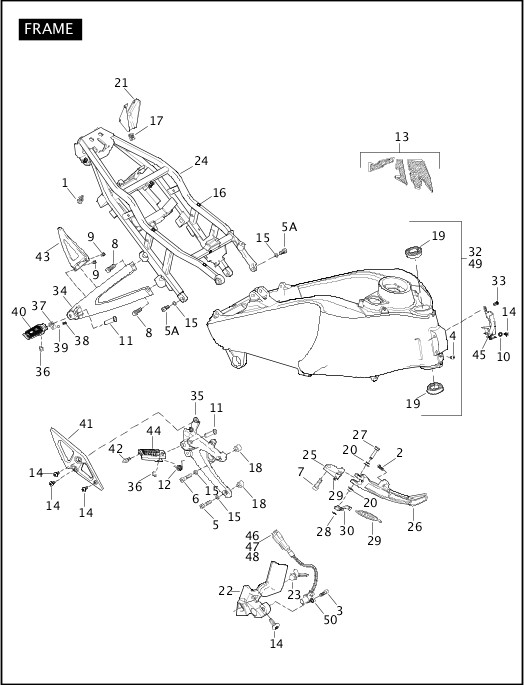

FRAME
| Index No. | Part No. | Description | Models | Obselete |
|---|---|---|---|---|
| 1 | 70345-84 | RETAINER, harness (2) | 1125CR, 1125R | |
| 2 | A06010.1CCBL | SCREW | 1125CR, 1125R | |
| 3 | A06020.2CVB | BOLT | 1125CR, 1125R | Oct 2015 |
| 4 | A06030.19CXSS | SCREW | 1125CR, 1125R | |
| 5 | A08020.2CVB | SCREW | 1125CR, 1125R | Oct 2015 |
| 5A | A08025.2CXVB | SCREW (2) | 1125CR, 1125R | Oct 2015 |
| 6 | A08045.2CCVB | SCREW (3) | 1125CR, 1125R | Oct 2015 |
| 7 | A10030.2CXCVB | SCREW | 1125CR, 1125R | Oct 2015 |
| 8 | AA0608.2CXZB | SCREW (4) | 1125CR, 1125R | |
| 9 | AN1004.21FRZB | SCREW (4) | 1125CR, 1125R | Feb 2017 |
| 10 | B0814.4BL | WASHER (black chromate) | 1125CR | |
| 11 | C0235.02A8 | PIN, footpeg (4) | 1125CR, 1125R | |
| 12 | C0249.02A8 | SPRING, rider footpeg, right | 1125CR, 1125R | Feb 2017 |
| C0250.02A8 | SPRING, rider footpeg, left (not shown) | 1125CR, 1125R | Feb 2017 |
|
| 13 | C1580.2AM | PAD, insulation | 1125CR, 1125R | |
| 14 | CA0030.1AMA | SCREW (6) | 1125CR, 1125R | |
| 15 | CB0002.9A7 | WASHER (8) | 1125CR, 1125R | Feb 2017 |
| 16 | CD0021.1AM | RIVNUT (7) | 1125CR, 1125R | |
| 17 | CD0029.1AM | NUT, speed clip | 1125CR, 1125R | Feb 2017 |
| 18 | CH0007.1AM | SPACER, rider footrest mount (4) | 1125CR, 1125R | Feb 2017 |
| 19 | E0002.1AM | BEARING (2) | 1125CR, 1125R | |
| 20 | E0009.1AMC | BUSHING (2) | 1125CR, 1125R | |
| 21 | L0047.1AMXT | BRACKET, license plate support | 1125CR, 1125R | Jul 2015 |
| 22 | L0052.1AMA | BRACKET, sidestand stop | 1125CR, 1125R | Feb 2017 |
| 23 | L0058.1AMA | BUMPER, sidestand stop bracket | 1125CR, 1125R | Feb 2017 |
| 24 | L0090.1AM | SUBFRAME, rear | 1125CR, 1125R | Feb 2017 |
| 25 | L0152A.1AMB | BRACKET, sidestand | 1125CR, 1125R | |
| 26 | L0167.1AMA | SIDESTAND | 1125CR, 1125R | |
| 27 | L0174.1AMA | PIN, sidestand pivot | 1125CR, 1125R | |
| 28 | L0175.1AM | RETAINING CLIP, pivot pin | 1125CR, 1125R | |
| 29 | L0198.1AM | PIN, sidestand bracket | 1125CR, 1125R | |
| 30 | L0203.1AMC | PLATE, spring extension | 1125CR, 1125R | |
| 31 | L0204.1AM | SPRING | 1125CR, 1125R | |
| 32 | L0600.2AMYCX | FRAME/FUEL TANK ASSEMBLY KIT, front, w/ bearing races & labels (DOMESTIC) (See FUEL TANK & PUMP pages for more information on kit) | 1125CR, 1125R | |
| L0601.2AMYCX | FRAME/FUEL TANK ASSEMBLY KIT, front, w/ bearing races & labels (CANADA) (See FUEL TANK & PUMP pages for more information on kit) | 1125CR, 1125R | ||
| L0605.2AMYCX | FRAME/FUEL TANK ASSEMBLY KIT, front, w/ bearing races & labels (CALIFORNIA) (See FUEL TANK & PUMP pages for more information on kit) | 1125CR, 1125R | ||
| 33 | N0001.B | PLUG (4) | 1125CR | |
| 34 | N0055.2ADZT | FOOTPEG SUPPORT, passenger, right | 1125CR, 1125R | |
| N0054.2ADZT | FOOTPEG SUPPORT, passenger, left (not illustrated) | 1125CR, 1125R | ||
| 35 | N0401.1AMEZT | FOOTPEG SUPPORT, rider, right | 1125CR, 1125R | |
| N0402.1AMEZT | FOOTPEG SUPPORT, rider, left (not illustrated) | 1125R | ||
| N0402.1ATZT | FOOTPEG SUPPORT, rider, left (not illustrated) | 1125CR | Feb 2017 |
|
| 36 | N0425.02A8 | CLIP, footpeg (4) | 1125CR, 1125R | |
| 37 | N0427.02A8A | DETENT PLATE, footpeg, passenger (2) | 1125CR, 1125R | |
| 38 | N0428.02A8 | SPRING, footpeg, passenger (2) | 1125CR, 1125R | Feb 2017 |
| 39 | N0429.02A8 | BALL, footpeg, passenger (2) | 1125CR, 1125R | |
| 40 | N0553.02A8 | FOOTPEG, passenger, right | 1125CR, 1125R | |
| N0552.02A8 | FOOTPEG, passenger, left (not illustrated) | 1125CR, 1125R | ||
| 41 | N0555.1AMAZT | HEEL GUARD, rider, right | 1125CR, 1125R | |
| N0554.1AMAZT | HEEL GUARD, rider, left (not illustrated) | 1125CR, 1125R | ||
| 42 | N0623.1AM | WEAR PEG, footpeg (2) | 1125CR, 1125R | |
| 43 | N0629.1AMZT | HEEL GUARD, passenger, right | 1125CR, 1125R | |
| N0628.1AMZT | HEEL GUARD, passenger, left (not illustrated) | 1125CR, 1125R | ||
| 44 | N1503.1AM | FOOTPEG KIT, rider, right w/ N0623.1AM | 1125CR, 1125R | |
| N1502.1AM | FOOTPEG KIT, rider, left w/ N0623.1AM (not illustrated) | 1125CR, 1125R | ||
| 45 | Y1000.1AM | BRACKET, front wire harness | 1125R | Feb 2017 |
| Y1000.1ATA | BRACKET, front wire harness | 1125CR | Feb 2017 |
|
| 46 | 74103-98BK | HOUSING, 3-way pin (black) (ENGLAND, EUROPE) | 1125CR, 1125R | |
| 47 | 74143-98 | LOCK, 3-way pin (ENGLAND, EUROPE) | 1125CR, 1125R | |
| 48 | 74191-98 | SOCKET, terminal, 16-20 AWG (ENGLAND, EUROPE) (3) | 1125CR, 1125R | |
| 49 | L0602.2AMYCX | FRAME/FUEL TANK ASSEMBLY KIT, front, w/ bearing races & labels (ENGLAND, EUROPE, BRAZIL) (See FUEL TANK & PUMP pages for more information on kit) | 1125CR, 1125R | |
| L0603.2AMYCX | FRAME/FUEL TANK ASSEMBLY KIT, front, w/ bearing races & labels (AUSTRALIA) (See FUEL TANK & PUMP pages for more information on kit) | 1125CR, 1125R | ||
| L0608.2AMYCX | FRAME/FUEL TANK ASSEMBLY KIT, front, w/ bearing races & labels (FRANCE) (See FUEL TANK & PUMP pages for more information on kit) | 1125CR, 1125R | ||
| 50 | Y0800.1AMC | SWITCH, sidestand (ENGLAND, EUROPE, HDI) | 1125CR, 1125R | Feb 2017 |
