XB12X Ulysses Parts Catalog
2007

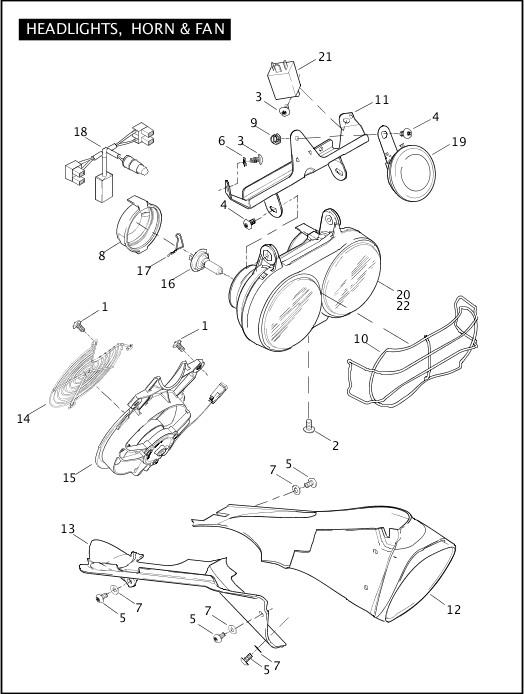

HEADLIGHTS, HORN, & FAN
| Index No. | Part No. | Description | Models | Obselete |
|---|---|---|---|---|
| 10177 | CABLE STRAP, wire harness (not illustrated) | XB12X | ||
| 11604 | RIVNUT, scoop fasteners (not illustrated) | XB12X | ||
| 1 | AA0404.10CSS | SCREW (5) | XB12X | Oct 2015 |
| 2 | AA0404.11CVB | SCREW (1) | XB12X | Nov 2014 |
| 3 | AA0404.11CXVB | SCREW (2) | XB12X | Nov 2014 |
| 4 | AA0404.11CVB | SCREW (3) | XB12X | Nov 2014 |
| 5 | AA0406.11CVB | SCREW (6) | XB12X | |
| 6 | B0613.1Z | WASHER (2) | XB12X | |
| 7 | BA0409.6BL | WASHER (6) | XB12X | |
| 8 | C0051.1AD | BOOT, headlight (2) | XB12X | |
| 11604 | RIVNUT, rivet (not illustrated) | XB12X | ||
| 9 | DA0400.8CZ | LOCKNUT | XB12X | |
| 10 | M0023.1AJAYT | GRILLE, headlight | XB12X | |
| 11 | Y0347.1AKA | BRACKET, headlight mount | XB12X | |
| 12 | M0902.02A8MBE | AIR SCOOP ASSEMBLY, ram (body black) | XB12X | |
| 13 | M0903.02A8A | ENGINE SCOOP ASSEMBLY, right | XB12X | |
| 14 | R0053.1ADB | SCREEN, cooling fan | XB12X | Oct 2015 |
| 15 | Y0050.02A8A | FAN ASSEMBLY | XB12X | |
| 16 | Y0148.1AD | BULB, 55W (CANADA, DOMESTIC, CALIFORNIA) (2) | XB12X | |
| 17 | Y0149.1AD | HOLDER, bulb (2) | XB12X | |
| 18 | Y0150.1AD | WIRE HARNESS, headlight | XB12X | |
| 19 | Y0308.TA | HORN | XB12X | |
| 20 | Y0421.1ADA | HEADLIGHT ASSEMBLY, right hand traffic, complete, w/ 8, 16, 17, 18 (CANADA, DOMESTIC, CALIFORNIA) | XB12X | |
| 21 | Y0621.MA | RELAY, turn signal | XB12X | |
| 53436-97 | BULB, position (AUSTRALIA, ENGLAND, EUROPE, JAPAN) (not illustrated) | XB12X | ||
| 22 | Y0422.1ADA | HEADLIGHT ASSEMBLY, right hand traffic, complete, w/ 8, 16, 17, 18 & 53436-97 (EUROPE) | XB12X | |
| Y0426.1ADA | HEADLIGHT ASSEMBLY, left hand traffic, complete, w/ 8, 16, 17, 18 & 53436-97 (AUSTRALIA, ENGLAND, JAPAN) | XB12X |
