XB12X Ulysses Parts Catalog
2007

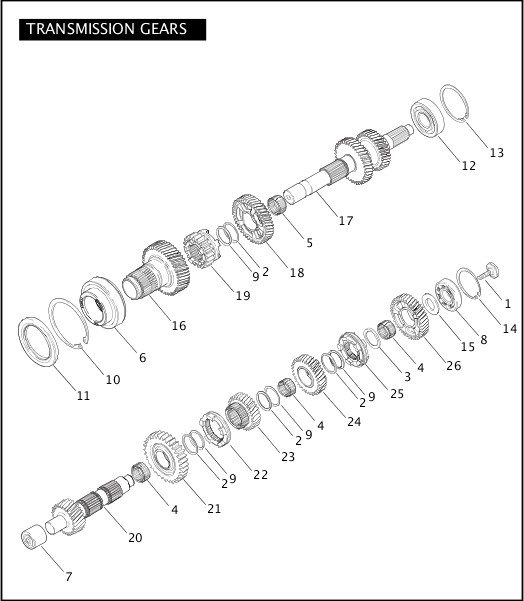

TRANSMISSION GEARS
| Index No. | Part No. | Description | Models | Obselete |
|---|---|---|---|---|
| 1 | 3990 | SCREW | XB12X | |
| 2 | 6003 | WASHER (4) | XB12X | |
| 3 | 6021 | SPACER | XB12X | |
| 4 | 8862 | BEARING (3) | XB12X | |
| 5 | 8884 | BEARING | XB12X | |
| 6 | 8964 | BEARING, ball | XB12X | |
| 7 | 8966 | BEARING, closed end | XB12X | |
| 8 | 8970 | BEARING, ball | XB12X | |
| 9 | 11067 | RETAINING RING (4) | XB12X | |
| 10 | 11161 | RETAINING RING | XB12X | |
| 11 | 12074 | OIL SEAL | XB12X | |
| 12 | 35030-89 | BEARING, mainshaft | XB12X | |
| 13 | 35038-89A | RETAINING RING | XB12X | |
| 14 | 35087-99 | RETAINING RING | XB12X | |
| 15 | 35107-06 | SPACER | XB12X | |
| 16 | 35159-06 | GEAR, fifth-mainshaft | XB12X | |
| 10984 | RING, snap (not illustrated) | XB12X | ||
| 11113 | O-RING (not illustrated) | XB12X | ||
| 12030 | SEAL (not illustrated) | XB12X | ||
| 35051-89A | BEARING, needle (not illustrated) (2) | XB12X | ||
| 17 | 35163-06 | GEAR, mainshaft | XB12X | |
| 18 | 35165-06 | GEAR, fourth-mainshaft | XB12X | |
| 19 | 35167-06 | GEAR, first-mainshaft | XB12X | |
| 20 | 35172-06 | GEAR, countershaft | XB12X | |
| 21 | 35174-06 | GEAR, first-countershaft | XB12X | |
| 22 | 35190-06 | RING, dog | XB12X | |
| 23 | 35191-06 | GEAR, fourth-countershaft | XB12X | |
| 24 | 35193-06 | GEAR, third-countershaft | XB12X | |
| 25 | 35196-06 | RING, dog | XB12X | |
| 26 | 35197-06 | GEAR, second-countershaft | XB12X |
