XB12X Ulysses Parts Catalog
2007

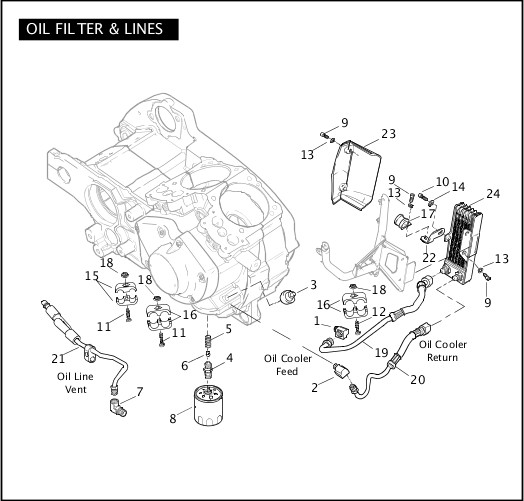

OIL FILTER & LINES
| Index No. | Part No. | Description | Models | Obselete |
|---|---|---|---|---|
| 1 | 26359-02A | FITTING, connector - 45 degree | XB12X | |
| 2 | 26365-02A | FITTING, connector - 90 degree | XB12X | |
| 3 | 26564-04 | SWITCH, oil pressure | XB12X | |
| 4 | 33117-91A | ADAPTER, oil filter | XB12X | |
| 5 | 33154-00Y | SPRING | XB12X | |
| 6 | 33155-00YA | BALL | XB12X | |
| 7 | 26365-02A | FITTING, oil vent hose | XB12X | |
| 8 | 63806-00Y | OIL FILTER | XB12X | |
| 9 | AA0405.2CXZB | SCREW (5) | XB12X | |
| 10 | AA0406.2CZB | SCREW | XB12X | Feb 2017 |
| 11 | AN1006.2CXZB | SCREW | XB12X | |
| 12 | AN1006.14FZB | SCREW (2) | XB12X | |
| 13 | B0613.1Z | WASHER (5) | XB12X | |
| 14 | BA0410.3Z | WASHER | XB12X | Feb 2017 |
| 15 | C0077.4A8 | CLAMP, 3/8 in. & 5/16 in. routing holes | XB12X | Nov 2014 |
| 16 | C0056.1AA | CLAMP, 1/2 in. routing holes (2) | XB12X | |
| 17 | C0529.M | CLAMP | XB12X | Feb 2017 |
| 18 | DN1000.10FZB | NUT (3) | XB12X | |
| H0404.8 | CLAMP, 9/16 in. cushioned (not illustrated) | XB12X | ||
| 19 | HS0008.1AD | OIL LINE, oil cooler feed | XB12X | |
| 20 | HS0009.1AD | OIL LINE, oil cooler return | XB12X | |
| 21 | HS0024.4A8 | OIL LINE, vent | XB12X | |
| HS0022.4A8 | OIL LINE, oil pump feed (not illustrated) | XB12X | ||
| HS0023.4A8 | OIL LINE, oil pump return (not illustrated) | XB12X | Nov 2014 |
|
| 22 | L0077.3AA | BRACKET, stabilizer | XB12X | Oct 2015 |
| 23 | M0070.02A8 | SCOOP, oil cooler | XB12X | |
| 24 | Q0002.02A8 | OIL COOLER | XB12X | |
| Q0300.4A8 | CLAMP, oil line cushioned (not illustrated) | XB12X | ||
| Y0157.4A8 | SLEEVE, oil return line protective cover (not illustrated) | XB12X | Nov 2014 |
