XB12X Ulysses Parts Catalog
2007

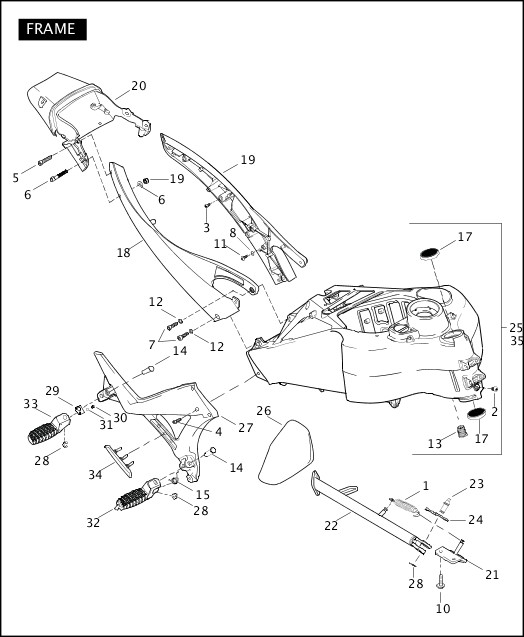

FRAME
| Index No. | Part No. | Description | Models | Obselete |
|---|---|---|---|---|
| 11604 | RIVNUT, scoop fasteners (not illustrated) | XB12X | ||
| 1 | 50005-85A | SPRING, sidestand | XB12X | |
| 2 | AA0404.11CVB | SCREW | XB12X | Nov 2014 |
| 3 | AA0404.11CXVB | SCREW (5) | XB12X | Nov 2014 |
| 4 | AA0406.2CZB | SCREW (6) | XB12X | Feb 2017 |
| 5 | AA0512.2CZB | BOLT (2) | XB12X | Feb 2017 |
| 6 | AA0516.2CZB | BOLT (2) | XB12X | |
| 7 | AA0508.2CXZB | SCREW (4) | XB12X | |
| 8 | BA0509.6 | WASHER (2) | XB12X | |
| 9 | BA0511.2Z | WASHER (4) | XB12X | |
| 10 | CA0015.02A8 | BOLT | XB12X | |
| 11 | CA0018.02A8 | SCREW (2) | XB12X | |
| 12 | CB0002.T | WASHER (4) | XB12X | |
| 13 | C0028.02A8A | THREAD INSERT | XB12X | |
| C0095.4A8 | BUMPER SET, baseplate (not illustrated) | XB12X | ||
| 14 | C0235.02A8 | PIN, footpeg (2) | XB12X | |
| 15 | C0249.02A8 | SPRING, right rider footpeg | XB12X | Feb 2017 |
| C0250.02A8 | SPRING, left rider footpeg (not illustrated) | XB12X | Feb 2017 |
|
| 16 | DA0500.2CZ | NUT (4) | XB12X | |
| 17 | E0002.02A8A | BEARING (2) | XB12X | |
| 18 | L0009.1AKYBQ | TAIL SECTION, right | XB12X | Feb 2017 |
| 19 | L0010.1AKYBQ | TAIL SECTION, left | XB12X | Feb 2017 |
| 20 | L0046.1AKYBQ | TAIL LOOP | XB12X | Feb 2017 |
| 21 | L0152.1AA | BRACKET ASSEMBLY, sidestand | XB12X | |
| 22 | L1167.1AK | SIDESTAND LEG ASSEMBLY, w/ pin, leg, foot pad, clevis & kick tab | XB12X | |
| 23 | L0174.4A8 | PIVOT PIN, sidestand | XB12X | |
| 24 | L0203.1AA | PLATE, sidestand spring extension | XB12X | |
| 25 | L0600.2AKYBP | FRAME/FUEL TANK ASSEMBLY KIT, front w/ bearing races & labels (DOMESTIC) (See FUEL TANK & PUMP pages for more information on kit) | XB12X | Mar 2016 |
| L0605.2AKYBP | FRAME/FUEL TANK ASSEMBLY KIT, front w/ bearing races & labels (CALIFORNIA) (See FUEL TANK & PUMP pages for more information on kit) | XB12X | Mar 2016 |
|
| 26 | M0028.1AKA | FRAME PUCK, left frame | XB12X | |
| M0029.1AKA | FRAME PUCK, right frame | XB12X | ||
| 27 | N0401.1AKAYBP | BRACKET, right bracket mount | XB12X | |
| N0402.1AKAYBP | BRACKET, left bracket mount | XB12X | ||
| 28 | N0425.02A8 | CLIP, footpeg OR CLIP, sidestand pivot pin (1) (4) | XB12X | |
| 29 | N0427.02A8A | DETENT PLATE, passenger (2) | XB12X | |
| 30 | N0428.02A8 | SPRING, passenger footpeg (2) | XB12X | Feb 2017 |
| 31 | N0429.02A8 | BALL, passenger (2) | XB12X | |
| 32 | N0503.1AK | FOOTPEG, right rider | XB12X | |
| N0502.1AK | FOOTPEG, left rider (not illustrated) | XB12X | ||
| N0526.1AKYBP | FOOTPEG MOUNT ASSEMBLY, left (graphite grey) (not illustrated) | XB12X | ||
| N0527.1AKYBP | FOOTPEG MOUNT ASSEMBLY, right (graphite grey) (not illustrated) | XB12X | ||
| 33 | N0553.1AK | FOOTPEG, right passenger | XB12X | Feb 2017 |
| N0552.1AK | FOOTPEG, left passenger (not illustrated) | XB12X | ||
| 34 | N0554.1AK | GUARD, heel | XB12X | |
| Y1000.2AK | BRACKET, wire harness guide (not illustrated) | XB12X | Feb 2017 |
|
| 35 | L0601.2AKYBP | FRAME/FUEL TANK ASSEMBLY KIT, front w/ bearing races & labels (CANADA) | XB12X | Mar 2016 |
| L0602.1AKYBP | FRAME/FUEL TANK ASSEMBLY KIT, front w/ bearing races & labels (ENGLAND, EUROPE) | XB12X | Mar 2016 |
|
| L0603.1AKYBP | FRAME/FUEL TANK ASSEMBLY KIT, front w/ bearing races & labels (AUSTRALIA) | XB12X | Mar 2016 |
|
| L0604.2AKYBP | FRAME/FUEL TANK ASSEMBLY KIT, front w/ bearing races & labels (JAPAN) | XB12X | ||
| N0097.1AKYBP | BRACKET, left footpeg mount, rider w/ label (AUSTRALIA) (graphite grey) (not illustrated) | XB12X | ||
| N0098.1AKYBP | BRACKET, left footpeg mount, rider w/ label (JAPAN) (graphite grey) (not illustrated) | XB12X |
