XB12X Ulysses Parts Catalog
2007

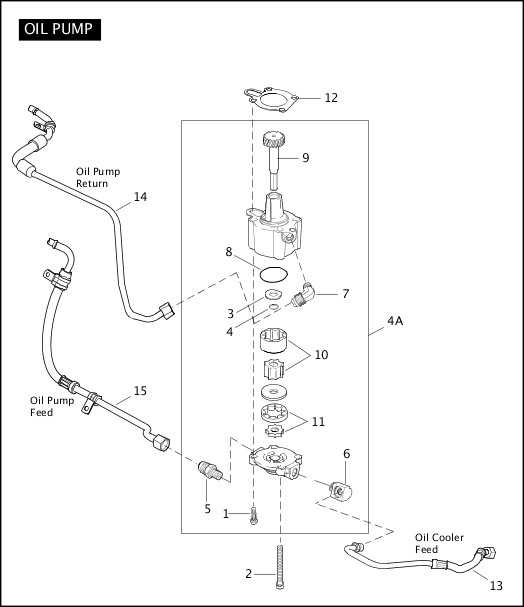

OIL PUMP
| Index No. | Part No. | Description | Models | Obselete |
|---|---|---|---|---|
| 1 | 4132 | SCREW (2) | XB12X | |
| 2 | 4765 | SCREW, sems (2) | XB12X | |
| 3 | 6157 | WASHER | XB12X | |
| 4 | 11002 | RETAINING RING | XB12X | |
| 4A | 26357-02B | OIL PUMP, complete | XB12X | |
| 5 | 26358-02A | FITTING, connector | XB12X | |
| 6 | 26359-02A | FITTING, connector - 45 degree | XB12X | |
| 7 | 26361-02A | FITTING, 90 degree | XB12X | |
| 8 | 26434-91 | O-RING | XB12X | |
| 9 | 26239-07 | GEAR SHAFT | XB12X | |
| 10 | 26502-07 | GEROTOR SET, return | XB12X | |
| 11 | 26503-07 | GEROTOR SET, feed | XB12X | |
| 12 | 26495-89B | GASKET, pump mounting | XB12X | |
| 13 | HS0008.1AD | OIL LINE, oil cooler feed | XB12X | |
| 14 | HS0022.4A8 | OIL LINE, oil pump return | XB12X | |
| 15 | HS0023.4A8 | OIL LINE, oil pump feed | XB12X | Nov 2014 |
| HS0009.1AD | OIL LINE, oil cooler return (not illustrated) | XB12X | ||
| HS0024.4A8 | OIL LINE, vent (not illustrated) | XB12X | ||
| Y0157.4A8 | SLEEVE, oil return line protective cover (not illustrated) | XB12X | Nov 2014 |
