2000-2001 S3/S3T Thunderbolt Parts Catalog
2001

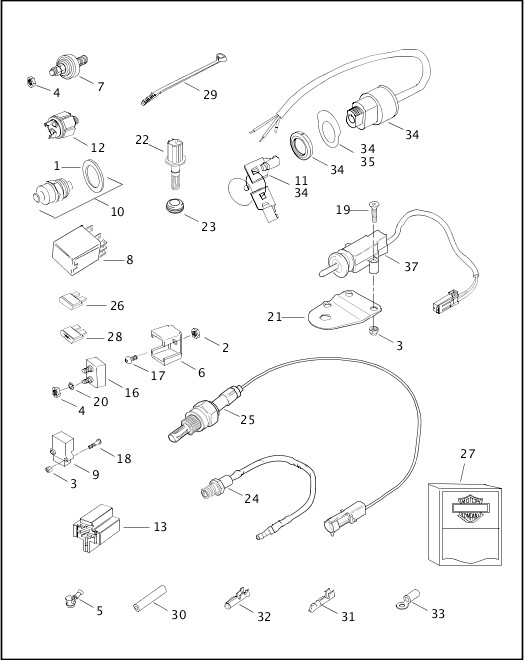

SWITCHES, CIRCUIT BREAKERS & ELECTRICAL CONNECTORS
| Index No. | Part No. | Description | Models | Obselete |
|---|---|---|---|---|
| 1 | 6288 | WASHER, neutral switch | ALL | |
| 2 | 7608 | NUT, circuit breaker clip mounting | ALL | |
| 3 | 7624 | LOCKNUT, switch mounting (3) | ALL | |
| 4 | 7638 | NUT (3) | ALL | |
| 5 | 9905 | TERMINAL, cap type, 1/4 inch diameter | ALL | |
| 6 | 9952 | CLIP, circuit breaker mounting | ALL | |
| 7 | 26554-77B | SWITCH, oil pressure indicator | ALL | |
| 8 | 31522-00C | RELAY, starter & ignition (2) | ALL | |
| 9 | 32495-98 | SENSOR, bank angle | ALL | |
| 10 | 33900-99 | SWITCH, neutral indicator, w/ washer | ALL | |
| 11 | 71452-91A | KEY (specify 4-digit key code) | ALL | |
| 12 | 72023-51E | STOP LAMP SWITCH, rear brake | ALL | |
| 13 | 72046-79 | HOUSING SOCKET, relay (2) | ALL | |
| 14 | 72206-94 | TERMINAL CONNECTOR, ignition switch (not illustrated) | ALL | |
| 15 | 72207-94 | TERMINAL, ignition switch (not illustrated) (3) | ALL | |
| 16 | 74599-77B | CIRCUIT BREAKER, 30 amp | ALL | |
| 17 | AN0803.3CBZ | SCREW | ALL | Feb 2010 |
| 18 | AN1007.3CBL | SCREW | ALL | |
| 19 | AN1007.5CBL | SCREW, sidestand switch mounting (2) | ALL | |
| 20 | BN1005.8Z | LOCKWASHER (2) | ALL | Feb 2010 |
| 21 | L0232.L | BRACKET, sidestand switch mounting | ALL | May 2010 |
| 22 | P0138.K | SENSOR, intake air temperature | ALL | |
| 23 | P0139.K | GROMMET, intake air temperature sensor | ALL | Feb 2017 |
| 24 | P1278.K | SENSOR, engine temperature | ALL | |
| 25 | S0130.02A8 | OXYGEN SENSOR | ALL | |
| 26 | Y0011.K | FUSE, 15 amp (5) | ALL | |
| Y0012.K | FUSE, 20 amp | ALL | Feb 2010 |
|
| 27 | Y0200.MB | MAIN WIRING HARNESS | ALL | |
| 28 | Y0211.K | DIODE (2) | ALL | |
| 29 | Y0303.2B | CABLE STRAP | ALL | |
| 30 | Y0355.4 | INSULATING SLEEVE, male bullet connector (2) | ALL | May 2010 |
| Y0356.4 | INSULATING SLEEVE, female bullet connector (2) | ALL | May 2010 |
|
| 31 | Y0357.3A | CONNECTOR, male bullet (2) | ALL | May 2010 |
| 32 | Y0358.3A | CONNECTOR, female bullet (2) | ALL | Feb 2010 |
| 33 | Y0360.2 | WIRE TERMINAL, ring type, 1/4 inch diameter hole (18 gauge) | ALL | May 2010 |
| Y0327.8 | WIRE TERMINAL, ring type, 3/16 inch diameter hole (14-16 gauge) | ALL | Feb 2010 |
|
| 34 | Y0610.B | IGNITION SWITCH & LOCK SET, w/ keys (fork, ignition & seat) | S3 2000 | Nov 2014 |
| Y0610.E | IGNITION SWITCH & LOCK SET, w/ keys (fork, ignition, seat & saddlebags) | S3T 2000, S3T 2001 | ||
| 35 | Y0619.C | LABEL, ignition switch | ALL | Feb 2010 |
| 36 | Y0014.K | LABEL, fuse pattern (not illustrated) | ALL | Feb 2010 |
| 37 | Y0800.T | SWITCH, sidestand, w/ harness | ALL |
