2000-2001 S3/S3T Thunderbolt Parts Catalog
2001

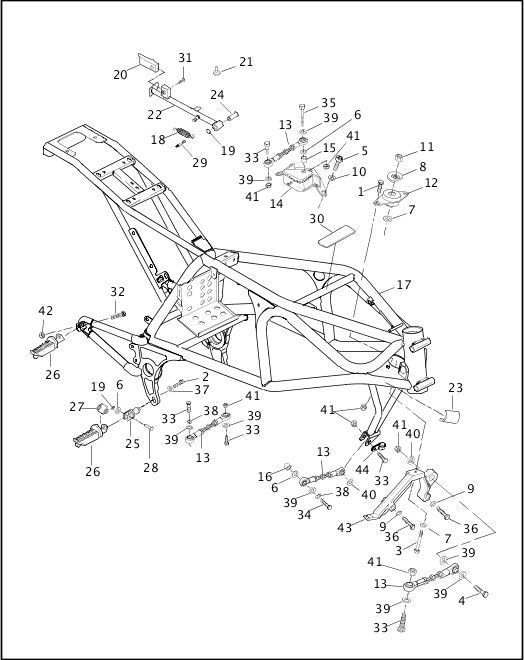

FRAME & ENGINE MOUNTS
| Index No. | Part No. | Description | Models | Obselete |
|---|---|---|---|---|
| 1 | AA0608.1CZ | SCREW (2) | ALL | |
| 2 | AA0507.1CZ | BOLT (2) | ALL | |
| 3 | AA0830.1CBZ | BOLT | ALL | Dec 2013 |
| 4 | AA0622.1CZ | BOLT | ALL | |
| 5 | 4748 | SCREW (2) | ALL | |
| 6 | BA0610.1SS | WASHER (4) | ALL | Nov 2014 |
| 7 | BA0817.3Z | WASHER (2) | ALL | Jun 2015 |
| 8 | 6131Y | D-WASHER | ALL | Feb 2010 |
| 9 | BA0714.3Z | WASHER (2) | ALL | |
| 10 | 6701 | WASHER (2) | ALL | |
| 11 | DA0800.13CZ | LOCKNUT | ALL | |
| 12 | 16207-79D | FRONT ISOLATOR | ALL | |
| 13 | 16219-79C | TIE BAR ASSEMBLY (4) | ALL | |
| 14 | 16272-98Y | MOUNT, center tie bar | ALL | |
| 15 | L0162.3B | SPACER | ALL | May 2010 |
| 16 | L0163.5A | SPACER | ALL | Nov 2014 |
| 17 | 48212-99Y | FRAME ASSEMBLY, w/ labels, black | ALL | |
| 48213-99Y | FRAME ASSEMBLY, w/ labels, black (Canada, New Zealand) | ALL | ||
| 48214-99Y | FRAME ASSEMBLY, w/ labels, black (California) | ALL | ||
| 48215-99Y | FRAME ASSEMBLY, w/ labels, nuclear blue | ALL | ||
| 48216-99Y | FRAME ASSEMBLY, w/ labels, nuclear blue (Canada, New Zealand) | ALL | ||
| 48217-99Y | FRAME ASSEMBLY, w/ labels, nuclear blue (California) | ALL | ||
| 48230-99Y | FRAME ASSEMBLY, w/ labels, black (Japan) | ALL | ||
| 48231-99Y | FRAME ASSEMBLY, w/ labels, nuclear blue (Japan) | ALL | ||
| L0618.01A5 | FRAME ASSEMBLY, w/ labels, blazing orange | S3 2001, S3T 2001 | ||
| L0619.01A5 | FRAME ASSEMBLY, w/ labels, blazing orange (Canada, New Zealand) | S3 2001, S3T 2001 | ||
| L0623.01A5 | FRAME ASSEMBLY, w/ labels, blazing orange (California) | S3 2001, S3T 2001 | ||
| L0622.01A5 | FRAME ASSEMBLY, w/ labels, blazing orange (Japan) | S3 2001, S3T 2001 | ||
| 18 | 50005-85A | SPRING, sidestand | ALL | |
| 19 | L0175.9 | RETAINING CLIP (3) | ALL | Nov 2014 |
| 20 | 50179-96Y | DRAGGER, sidestand | ALL | |
| 21 | L0166.FB | BUMPER, sidestand | ALL | |
| 22 | L0167.9YT | SIDESTAND (black) | ALL | Jul 2012 |
| 23 | L0333.9 | PROTECTIVE PAD (black) (2) | ALL | Sep 2009 |
| 24 | L0174.K | PIN, sidestand pivot | ALL | Jul 2012 |
| 25 | N0400.3A | FOOTREST MOUNT (2) | ALL | |
| 26 | N0503.8B | FOOTREST, right (2) | ALL | Sep 2014 |
| N0502.8B | FOOTREST, left (2) | ALL | Nov 2014 |
|
| 27 | C0236.Q | SPRING, footpeg pivot (2) | ALL | Nov 2014 |
| 28 | C0237.Q | PIN, footpeg pivot (2) | ALL | Nov 2014 |
| 29 | 51940-96Y | PIN, spring | ALL | |
| 30 | M0333.9 | RUBBER PAD | ALL | Jul 2012 |
| 31 | AA0407.3CBZ | SCREW | ALL | |
| 32 | AA0611.2CBZ | SCREW (touring) (2) | ALL | Feb 2010 |
| AA0609.2CZ | SCREW (non-touring) (2) | ALL | ||
| 33 | AA0612.1CZ | BOLT (5) | ALL | |
| 34 | AA0616.1CZ | BOLT | ALL | |
| 35 | AA0618.1CZ | BOLT | ALL | |
| 36 | AA0722.1CBZ | BOLT (2) | ALL | |
| 37 | BA0511.2Z | WASHER (2) | ALL | |
| 38 | BA0611.8Z | LOCKWASHER (2) | ALL | |
| 39 | BA0613.2Z | WASHER (8) | ALL | |
| 40 | BA0613.3Z | WASHER (2) | ALL | |
| 41 | DA0600.10CZ | LOCKNUT (7) | ALL | |
| 42 | DA0600.11CZ | LOCKNUT (2) | ALL | |
| 43 | L0149.CB | ISOLATOR MOUNT, front | ALL | |
| 44 | N0110.8 | CLAMP | ALL | |
| 45 | 50912-72 | WASHER, wave, passenger footrest tensioning (not illustrated) (2) | ALL |
