2000-2001 S3/S3T Thunderbolt Parts Catalog
2001

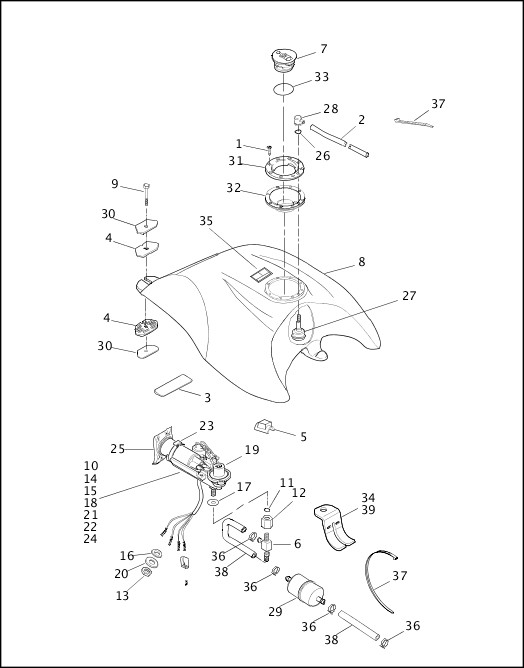

FUEL TANK & PUMP
| Index No. | Part No. | Description | Models | Obselete |
|---|---|---|---|---|
| 1 | A0516.5CSS | SCREW, self-tapping (8) | ALL | |
| 2 | HO0406.B-60 | VENT HOSE | ALL | |
| 3 | M0333.9 | RUBBER PAD | ALL | Jul 2012 |
| 4 | P1041.9A | PLATE, retention (2) | ALL | |
| 5 | P0315.9 | ISOLATOR, fuel tank (2) | ALL | Jul 2015 |
| 6 | 62154-99Y | PRESSURE TAP, in-line | ALL | |
| 7 | P0153.BA | FUEL CAP ASSEMBLY, locking, w/ key | ALL | |
| 8 | P2110.M | FUEL TANK ASSEMBLY, w/ 1, 21, 22, 23, 27, 28 & 30 (unpainted) | S3 2000, S3T 2000 | Apr 2012 |
| P1110.MYA | FUEL TANK ASSEMBLY, w/ 1, 21, 22, 23, 27, 28, 30 & decals (billet metallic) (use P2110.M) | S3 2000, S3T 2000 | ||
| P1110.MYB | FUEL TANK ASSEMBLY, w/ 1, 21, 22, 23, 27, 28, 30 & decals (carbon black) (use P2110.M) | S3 2000, S3T 2000 | ||
| P1110.MYE | FUEL TANK ASSEMBLY, w/ 1, 21, 22, 23, 27, 28, 30 & decals (amazon green) (use P2110.M) | S3 2000, S3T 2000 | ||
| P1110.MYX | FUEL TANK ASSEMBLY, w/ 1, 21, 22, 23, 27, 28, 30 & decals (demon blue) (use P2110.M) | S3 2000, S3T 2000 | ||
| P1110.01A5YB | FUEL TANK ASSEMBLY, black frame, w/ 1, 21, 22, 23, 27, 28, 30 & decals (carbon black) (use P2110.M) | S3 2001, S3T 2001 | ||
| P1111.01A5YB | FUEL TANK ASSEMBLY, orange frame, w/ 1, 21, 22, 23, 27, 28, 30 & decals (carbon black) (use P2110.M) | S3 2001, S3T 2001 | ||
| P1110.01A5YD | FUEL TANK ASSEMBLY, black frame, w/ 1, 21, 22, 23, 27, 28, 30 & decals (blue streak) (use P2110.M) | S3 2001, S3T 2001 | ||
| P1111.01A5YD | FUEL TANK ASSEMBLY, orange frame, w/ 1, 21, 22, 23, 27, 28, 30 & decals (blue streak) (use P2110.M) | S3 2001, S3T 2001 | ||
| P1110.01A5YU | FUEL TANK ASSEMBLY, black frame, w/ 1, 21, 22, 23, 27, 28, 30 & decals (reactor yellow) (use P2110.M) | S3 2001, S3T 2001 | ||
| P1111.01A5YU | FUEL TANK ASSEMBLY, orange frame, w/ 1, 21, 22, 23, 27, 28, 30 & decals (reactor yellow) (use P2110.M) | S3 2001, S3T 2001 | ||
| P1110.01A5YAT | FUEL TANK ASSEMBLY, black frame, w/ 1, 21, 22, 23, 27, 28, 30 & decals (volcano gray) (use P2110.M) | S3 2001, S3T 2001 | ||
| P1111.01A5YAT | FUEL TANK ASSEMBLY, orange frame, w/ 1, 21, 22, 23, 27, 28, 30 & decals (volcano gray) (use P2110.M) | S3 2001, S3T 2001 | ||
| 9 | AA0518.1CZ | BOLT | ALL | |
| 10 | CA0009.K | SCREW, w/ washer, regulator & low fuel sensor mounting (3) | ALL | Feb 2010 |
| 11 | CB0005.K | O-RING, fuel fitting | ALL | |
| 12 | CD0004.K | NUT, fuel fitting | ALL | |
| 13 | CD0005.K | NUT, electrical fitting | ALL | |
| 14 | P0130.KC | PUMP FLANGE ASSEMBLY (use P0130.KB) | ALL | |
| 15 | P0130.KB | FUEL PUMP ASSEMBLY (replaces P0131.K) | ALL | Nov 2014 |
| 16 | P0133.K | SEAL, electrical fitting | ALL | Dec 2011 |
| 17 | P0134.K | SEAL, fuel fitting | ALL | Dec 2011 |
| 18 | P0164.K | SEAL, pump outlet | ALL | |
| 19 | P0166.K | REGULATOR, fuel pump | ALL | |
| 20 | P0176.K | O-RING, fuel fitting nut | ALL | Nov 2014 |
| 21 | P0177.KA | O-RING, fuel pump regulator, small | ALL | Jul 2015 |
| 22 | P0178.KA | O-RING, fuel pump regulator, large | ALL | Jul 2015 |
| 23 | P0179.K | CLAMP, retaining, fuel pump | ALL | Mar 2013 |
| 24 | P0789.KA | SENSOR, low fuel level | ALL | |
| 25 | P0806.K | FUEL FILTER | ALL | |
| 26 | P0106.8 | O-RING, vent valve | ALL | |
| 27 | P0107.8C | VENT VALVE, bottom | ALL | |
| 28 | P0114.8B | VENT VALVE, top | ALL | |
| 29 | P0135.KB | FILTER, fuel (in-line) | ALL | |
| 30 | P0140.9 | PLATE, retaining, fuel tank (2) | ALL | |
| 31 | P0151.2A | FLANGE, fuel cap | ALL | |
| 32 | P0152.2A | BOOT, fuel cap | ALL | |
| 33 | P0156.2A | O-RING, fuel cap | ALL | |
| 34 | P0201.K | BRACKET, fuel filter mounting | ALL | Feb 2010 |
| 35 | P0317.8 | WARNING LABEL, fuel fill | ALL | |
| 36 | Q0115.0 | CLAMP, hose (4) | ALL | |
| 37 | Y0303.2B | CABLE STRAP (3) | ALL | |
| 38 | 63521-95A | HOSE, 5/16 inch I.D. x 5/8 inch O.D. (rubber) (25 feet) | ALL | |
| 39 | P0201.M | BRACKET, fuel filter mounting (Japan) | ALL |
