Lightning Models Parts Catalog
2004

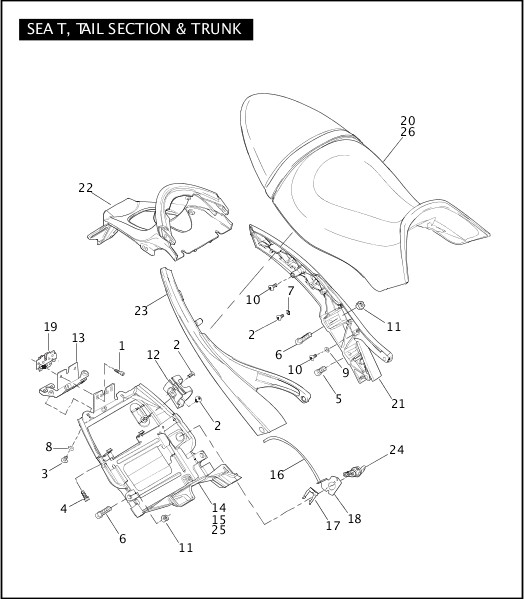

SEAT, TAIL SECTION & TRUNK
| Index No. | Part No. | Description | Models | Obselete |
|---|---|---|---|---|
| 1 | A0620.2CZB | BOLT (2) | ALL | Nov 2014 |
| 2 | AA0404.11CVB | SCREW (3) | ALL | Nov 2014 |
| 3 | AA0404.11CXVB | SCREW (2) | ALL | Nov 2014 |
| 4 | AA0406.21CZB | SCREW (2) | ALL | Oct 2015 |
| 5 | AA0608.2CXZB | SCREW (2) | ALL | |
| 6 | AA0615.2CZB | SCREW (2) | ALL | |
| 7 | BA0409.4Z | WASHER | ALL | |
| 8 | BA0409.6BL | WASHER (2) | ALL | |
| 9 | BA0509.6 | WASHER | ALL | |
| 10 | CA0018.02A8 | SCREW, shoulder (2) | ALL | |
| 11 | DA0600.11CZ | LOCKNUT (2) | ALL | |
| 12 | L0072.1AD | BRACKET, rear shock reservoir mount | ALL | Oct 2015 |
| 13 | L0075.1AD | BRACKET, seat latch | ALL | Oct 2015 |
| 14 | L0076.1AD | BATTERY PAN | ALL | Oct 2015 |
| 15 | M0007.1AD | TRUNK PAN KIT, w/ battery warning label (Australia, Canada, Domestic, England, Europe) | ALL | |
| 16 | M0066.1AD | CABLE, seat lock | ALL | Feb 2017 |
| 17 | M0067.02A8 | RETAINER, seat lock | ALL | Feb 2017 |
| 18 | M0068.02A8 | PLATE, seat lock | ALL | Feb 2017 |
| 19 | M0069.02A8 | LATCH, seat lock | ALL | Feb 2017 |
| 20 | M0090.1AC | SEAT, complete | XB12S | |
| M0090.1AD | SEAT, complete | XB9S, XB9SL | Jul 2015 |
|
| 21 | M0612.1AD | TAIL SECTION, left (titanium silver) | XB9S, XB9SL | Feb 2017 |
| M0612.1ADYBT | TAIL SECTION, left (hammertone silver) | XB12S | Feb 2017 |
|
| 22 | M0613.1AD | BRACKET, license plate illumination/center tail section | XB9S, XB9SL | Nov 2014 |
| M0613.1ADYBQ | BRACKET, license plate illumination/center tail section (magnesium tone) | XB12S | ||
| 23 | M0614.1AD | TAIL SECTION, right (titanium silver) | XB9S, XB9SL | Feb 2017 |
| M0614.1ADYBT | TAIL SECTION, right (hammertone silver) | XB12S | ||
| 24 | Y0725.02A8 | SEAT LOCK, w/ key(s) | ALL | |
| 25 | M0008.1AD | TRUNK PAN KIT, w/ battery warning label (Japan) | XB12S, XB9S | |
| 26 | M0076.3AE | SEAT, low, complete (Japan) | XB12S, XB9S |
