Lightning Models Parts Catalog
2004

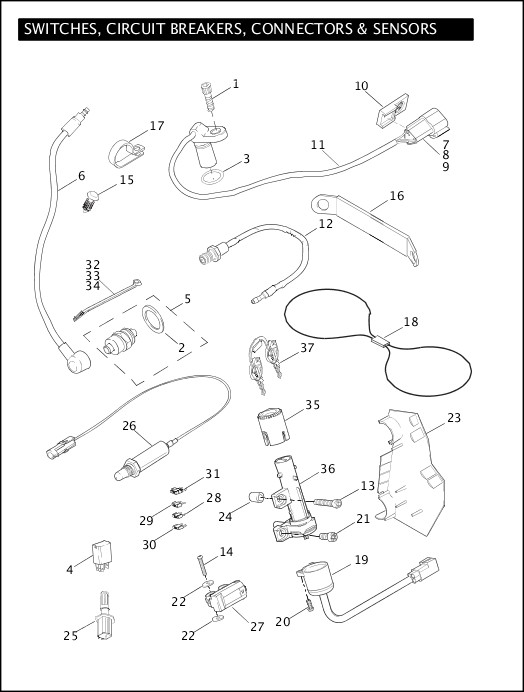

SWITCHES, CIRCUIT BREAKERS, CONNECTORS & SENSORS
| Index No. | Part No. | Description | Models | Obselete |
|---|---|---|---|---|
| 1 | 3594 | SCREW | ALL | |
| 2 | 6288 | WASHER | ALL | |
| 3 | 11140 | O-RING | ALL | |
| 4 | 31522-00C | RELAY, start ignition | ALL | |
| 5 | 33900-99 | SWITCH, neutral indicator, w/ 6288 | ALL | |
| 6 | 70227-99 | JUMPER, neutral indicator | ALL | |
| 7 | 72143-94 | SECONDARY LOCK, 3-way receptacle | ALL | |
| 8 | 72163-94GY | RECEPTACLE, 3-way plug | ALL | |
| 9 | 72190-94 | TERMINAL, pin (3) | ALL | |
| 10 | 72199-94 | ATTACHMENT CLIP | ALL | |
| 11 | 74431-01B | SENSOR, vehicle speed | ALL | |
| 12 | 32564-99YB | SENSOR, engine temperature (use P1278.K) | ALL | |
| 13 | AA0512.2CZB | BOLT | ALL | Feb 2017 |
| 14 | AN0808.3CZB | SCREW (2) | ALL | |
| 15 | C0033.02A8 | FASTENERS, tree, plastic (black) (7) | ALL | Feb 2017 |
| 16 | C0037.02A8 | STRAP, rear wire harness mount | ALL | Feb 2017 |
| 17 | C0045.02A8 | CLAMP, nylon loop | ALL | Feb 2017 |
| 18 | C0123.1AA | CABLE, security | ALL | |
| 19 | C0152.1AD | BODY, electrical, ignition switch | ALL | |
| C2024.1AS | TOOL KIT, w/ C0123.1AA, screw driver & wrenches (not illustrated) | ALL | Feb 2017 |
|
| C2039.02A8 | WRENCH, allen T27 (not illustrated) | ALL | ||
| C2040.02A8 | WRENCH, hex, axle 7/8 inch (not illustrated) | ALL | Feb 2017 |
|
| C2041.02A8A | SCREW DRIVER, 2-in-1 (not illustrated) | ALL | Feb 2017 |
|
| C2043.1AS | WRENCH, spanner, shock (not illustrated) | ALL | Feb 2017 |
|
| 20 | CA0007.T | SCREW (2) | ALL | |
| 21 | CA0016.02A8 | SCREW (2) | ALL | Feb 2017 |
| 22 | CB0008.02A8 | WASHER (4) | ALL | Feb 2017 |
| 23 | M0072.02A8 | WIRE GUARD, routing | ALL | Feb 2017 |
| 24 | N0599.02A8A | SLEEVE, shifter/brake lever | ALL | |
| P1278.K | SENSOR KIT, head temperature (not illustrated) | ALL | ||
| 25 | P0138.K | SENSOR, air intake | ALL | |
| 26 | S0130.02A8 | SENSOR, O2 | ALL | |
| 27 | S0131.02A8 | SENSOR, bank angle | ALL | Oct 2015 |
| 28 | Y0011.K | FUSE, 15A | ALL | |
| 29 | Y0016.T | FUSE, 7.5A (Prior to build date 10/15/2003) (4) | ALL | |
| 72462-00 | FUSE, 10A (Build date 10/15/2003 and later) (5) | ALL | ||
| 30 | Y0023.1AD | FUSE, 30A | ALL | |
| 31 | Y0211.K | FUSE & DIODE ASSEMBLY (2) | ALL | |
| 32 | Y0301.CB | CABLE STRAP, ignition switch (black) | ALL | |
| 33 | Y0303.2B | CABLE STRAP (26) | ALL | |
| 34 | Y0305.CW | CABLE STRAP | ALL | Feb 2017 |
| Y0349.02A8 | CONDUIT ASSEMBLY, main harness (not illustrated) | ALL | ||
| Y0602.1AD | COMPLETE VEHICLE LOCK SET, w/ seat, ignition, fuel cap & key set (not illustrated) | ALL | ||
| 35 | Y0723.T | HOUSING, ignition switch | ALL | |
| 36 | Y0724.1AD | IGNITION ASSEMBLY, w/ switch, body, housing, screw(s) & key set | ALL | |
| 37 | Y0732.T | KEY SET, ignition (specify 4-digit key code) | ALL | |
| Y1000.2AK | GUIDE, wire harness (not illustrated) | ALL | Feb 2017 |
