1996-1997 Buell S1 Lightning Parts Catalog
1997

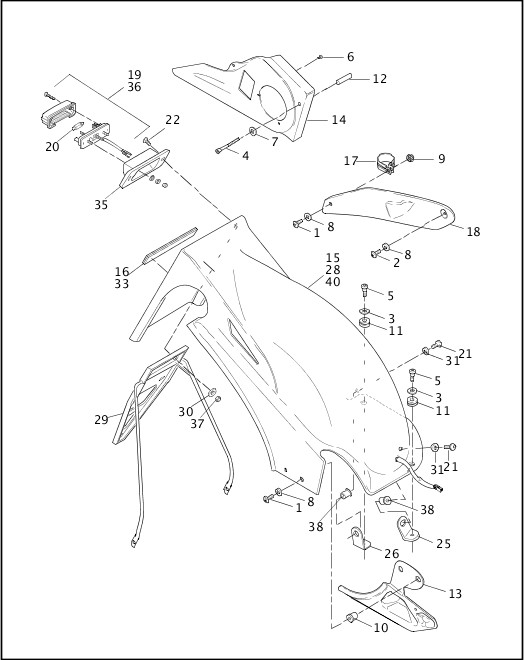

REAR FENDER & BELT GUARDS
| Index No. | Part No. | Description | Models | Obselete |
|---|---|---|---|---|
| 1 | AA0406.11CVB | SCREW (3) | ALL | |
| 2 | 2616Y | SCREW (2) | ALL | Feb 2010 |
| 3 | BA0511.1BL | WASHER (2) | ALL | Feb 2010 |
| 4 | AA0416.2CBZ | SCREW | ALL | Nov 2014 |
| 5 | AA0503.20CBL | SHOULDER BOLT (2) | ALL | |
| 6 | AN0803.3CBZ | SCREW (2) | ALL | Feb 2010 |
| 7 | B0613.1Z | WASHER | ALL | |
| 8 | BA0409.6BL | WASHER, nylon (5) | ALL | |
| 9 | DA0400.3CZ | LOCKNUT | ALL | |
| 10 | 64511-63 | WELL NUT (3) | ALL | |
| 11 | C0214.9 | GROMMET (2) | ALL | |
| 12 | 34929-94Y | SPACER | ALL | |
| 13 | 34935-96Y | LOWER BELT GUARD | S1 1996 | |
| M0560.C | LOWER BELT GUARD | S1 1997 | Apr 2010 |
|
| 14 | G1555.9A | SPROCKET COVER, front | ALL | Mar 2014 |
| 15 | M1550.9A | REAR FENDER, carbon fiber, w/ wiring for license light (light not included) | ALL | May 2010 |
| 16 | 59988-72A | REFLECTOR (red) | ALL | |
| 17 | C0529.8 | CLAMP | ALL | Jul 2012 |
| 18 | 65881-96YA | HEAT SHIELD, frame | ALL | |
| 19 | Y0514.CA | LIGHT ASSEMBLY, license illumination, w/ mounting hardware | ALL | Feb 2017 |
| 20 | 53436-97 | BULB, license illumination | ALL | |
| 21 | AA0406.11CVB | SCREW, rear fender (2) | S1 1997 | |
| 22 | 3763Y | SCREW, license plate light (2) | S1 1997 | Feb 2010 |
| 23 | AN0603.3CBL | SCREW, fender wires (not illustrated) (4) | S1 1997 | Nov 2014 |
| 24 | AA0408.9CDZ | SCREW, license plate holder (not illustrated) (3) | S1 1997 | Feb 2010 |
| 25 | M0520.C | BRACKET, rear fender, front | S1 1997 | Aug 2012 |
| 26 | M0521.C | BRACKET, rear fender, rear | S1 1997 | Oct 2013 |
| 27 | 59393-97Y | BRACKET, license plate reflector (not illustrated) | S1 1997 | |
| 28 | M1540.C | REAR FENDER | S1 1997 | May 2010 |
| 29 | M0552.CA | SUPPORT, rear fender | S1 1997 | Aug 2012 |
| 30 | B0613.1Z | WASHER (license plate light) (2) | S1 1997 | |
| 30 | B0613.1Z | WASHER (license plate holder) (3) | S1 1997 | |
| 31 | BA0409.6BL | WASHER, rear fender (2) | S1 1997 | |
| 32 | Y0525.C | WIRE CLIPS, fender wires (not illustrated) (4) | S1 1997 | Nov 2014 |
| 33 | 59259-90 | REFLECTOR, license plate | S1 1997 | |
| 34 | 68177-97Y | HOLDER, license plate (not illustrated) | S1 1997 | |
| 35 | 68178-97Y | STANDOFF, license plate light | S1 1997 | |
| 36 | Y0514.CA | LIGHT ASSEMBLY, license illumination, w/ mounting hardware | S1 1997 | Feb 2017 |
| 37 | DA0400.10CZ | NUT (license plate light) (2) | S1 1997 | |
| 37 | DA0400.10CZ | NUT (license plate holder) (3) | S1 1997 | |
| 38 | 64511-63 | WELLNUT, rear fender brackets (2) | S1 1997 | |
| 39 | DN0600.2CZ | NUT, fender wires (not illustrated) (4) | S1 1997 | |
| 40 | M1550.A | REAR FENDER (Japan) | S1 1996 | Apr 2012 |
| M1554.C | REAR FENDER (Japan) | S1 1997 | Apr 2012 |
