1996-1997 Buell S1 Lightning Parts Catalog
1997

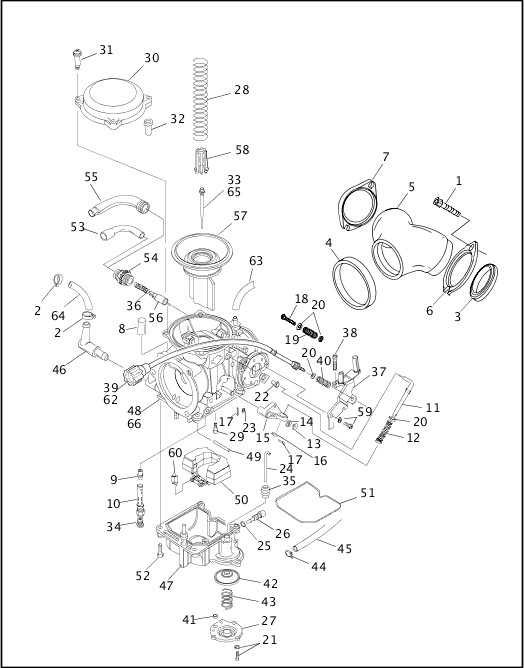

CARBURETOR
| Index No. | Part No. | Description | Models | Obselete |
|---|---|---|---|---|
| 1 | 3275 | SCREW (4) | ALL | |
| 2 | 10014 | CLAMP (2) | ALL | |
| 3 | 26995-86B | SEAL, intake manifold (2) | ALL | |
| 4 | 27002-89 | SEAL RING, carburetor | ALL | |
| 5 | 27004-88A | INTAKE MANIFOLD KIT, w/ 3 & 4 | ALL | |
| 6 | 27009-86A | MOUNTING FLANGE, front | ALL | |
| 7 | 27010-86A | MOUNTING FLANGE, rear | ALL | |
| 8 | 27079-84 | CAP | ALL | |
| 9 | 27100-88 | NEEDLE JET | ALL | |
| 10 | 27101-88 | NEEDLE JET HOLDER | ALL | |
| 11 | 27122-89 | ROD | ALL | |
| 12 | 27123-89A | SPRING | ALL | |
| 13 | 27124-89 | E-CLIP | ALL | |
| 14 | 27125-89 | WASHER | ALL | |
| 15 | 27126-89 | LEVER | ALL | |
| 16 | 27127-89 | WASHER | ALL | |
| 17 | 27128-89 | PIN (2) | ALL | |
| 18 | 27130-90 | IDLE SCREW (Early model year) | S1 1996 | |
| 19 | 27136-90A | SPRING (Early model year) | S1 1996 | |
| 20 | 27137-81 | WASHER (4) | ALL | |
| 21 | 27146-89 | SCREW, w/ washer (3) | ALL | |
| 22 | 27147-89 | COLLAR | ALL | |
| 23 | 27148-89 | WASHER | ALL | |
| 24 | 27156-89 | ROD | ALL | |
| 25 | 27157-89 | O-RING | ALL | |
| 26 | 27158-89 | DRAIN SCREW | ALL | |
| 27 | 27160-89 | PUMP HOUSING | ALL | |
| 28 | 27162-89 | SPRING | ALL | |
| 29 | 27171-89 | SLOW JET | ALL | |
| 30 | 27261-96 | TOP, carburetor | ALL | |
| 31 | 27262-96 | SCREW, shouldered (3) | ALL | |
| 32 | 27263-96 | COLLAR, carb top | ALL | |
| 33 | 27273-96Y | JET NEEDLE | ALL | |
| 34 | 27275-96Y | MAIN JET | ALL | |
| 35 | 27311-76 | BOOT, accelerator pump (rubber) | ALL | |
| 36 | 27315-88A | SPRING | ALL | |
| 37 | 27316-88 | BRACKET | ALL | |
| 38 | 27317-88 | SCREW | ALL | |
| 39 | 27347-96Y | IDLE ADJUSTER KIT, w/ 27349-96Y, 27137-81, 27354-96Y & 33810-95Y (Late model year 1996) (replaces 27349-96Y) (2) | ALL | |
| 40 | 27354-96Y | SPRING (Late model year 1996) | ALL | |
| 41 | 27360-76 | O-RING | ALL | |
| 42 | 27361-76A | DIAPHRAGM, accelerator pump | ALL | |
| 43 | 27362-76 | SPRING, diaphragm | ALL | |
| 44 | 27368-76 | CLIP, overflow hose | ALL | |
| 45 | 27369-76 | HOSE, overflow, w/ clip | ALL | |
| 46 | 27371-76A | FITTING | ALL | |
| 47 | 27384-97Y | FLOAT CHAMBER ASSEMBLY | ALL | |
| 48 | 27485-96Y | CARBURETOR | ALL | |
| 49 | 27575-88A | PIN | ALL | |
| 50 | 27576-92 | FLOAT | ALL | |
| 51 | 27577-92 | O-RING | ALL | |
| 52 | 27579-88A | SCREW (4) | ALL | |
| 53 | 27580-88 | CABLE GUIDE | ALL | |
| 54 | 27581-88 | STARTER CAP | ALL | |
| 55 | 27582-88 | CABLE SEALING CAP | ALL | |
| 56 | 27583-88 | STARTER VALVE | ALL | |
| 57 | 27585-88 | VACUUM PISTON | ALL | |
| 58 | 27586-88 | SPRING SEAT | ALL | |
| 59 | 27587-88 | SCREW, w/ washer | ALL | |
| 60 | 27886-78A | VALVE, w/ clip | ALL | |
| 61 | Y0309.DB | CABLE STRAP, black, double loop (not illustrated) (Late model year 1996) | ALL | Mar 2013 |
| 62 | 27349-96Y | IDLE ADJUSTER CABLE (Late model year 1996) (use 27347-96Y) | ALL | |
| 63 | 26570-84 | HOSE, 3/16 inch I.D. x 3/8 inch O.D. (rubber) (10 feet) | ALL | |
| 64 | 63501-68B | HOSE, 1/4 inch I.D. x 1/2 inch O.D. (rubber) (25 feet) | ALL | |
| 65 | 27241-95 | JET NEEDLE | S1 1997 | |
| 66 | 28017-00Y | CARBURETOR | S1 1997 |
