Firebolt Models Parts Catalog
2004

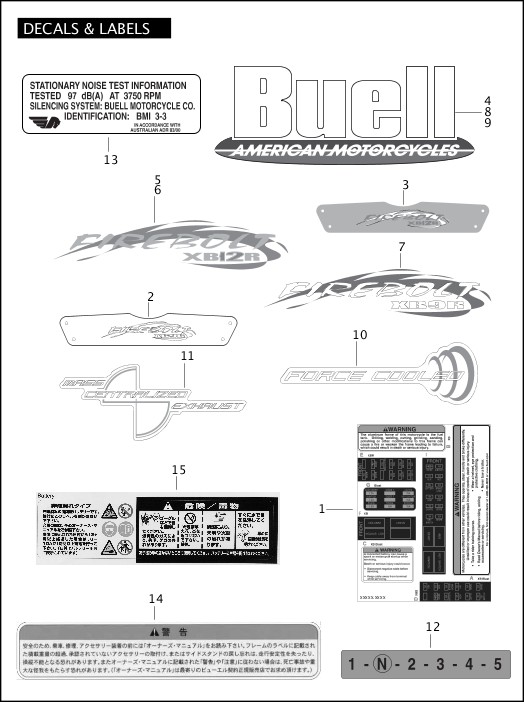

DECALS & LABELS
| Index No. | Part No. | Description | Models | Obselete |
|---|---|---|---|---|
| 1 | C0178.3A8A | LABEL SET | ALL | Aug 2008 |
| L0360.1AA | LABEL, fuse block, fuse position (not illustrated) (Prior to build date 10/15/2003) | ALL | ||
| C0260.1AC | LABEL, fuse block, fuse position (not illustrated) (Build date 10/15/2003 and later) | ALL | Feb 2010 |
|
| 2 | M0675.02A8 | GRAPHIC, upper triple clamp | XB9R | Nov 2014 |
| 3 | M0675.1AA | GRAPHIC, upper triple clamp | XB12R | Nov 2014 |
| 4 | M0725.1AA | DECAL, intake cover (translucent amber/black) | XB12R | |
| 5 | M0726.1AA | DECAL, tail/fairing (translucent amber/magnesium tone) | XB12R | |
| 6 | M0745.1AA | DECAL, tail/fairing (translucent amber/black) (3) | XB12R | |
| 7 | M0745.2A8 | DECAL, tail/fairing (red/white) (3) | XB9R | Nov 2014 |
| 8 | M0750.1AA | DECAL, intake cover (translucent amber/red) (2) | XB12R | |
| 9 | M0750.2A8 | DECAL, intake cover (red/white/blue) (2) | XB9R | Nov 2014 |
| 10 | M0766.02A8 | DECAL, tail vent (silver/white) (2) | XB9R | |
| 11 | M0784.02A8 | DECAL, chin fairing (silver/white) (2) | XB9R | |
| 12 | 14270-92 | LABEL, shift pattern (Japan) | ALL | |
| 13 | C0317.2A8A | LABEL, noise (Australia) | XB9R | |
| C0317.1AAA | LABEL, noise (Australia) | XB12R | ||
| 14 | C0318.KA | LABEL, warning a/c (Japan) | ALL | |
| 15 | Y0115.02A8 | WARNING LABEL, battery (Japan) | ALL |
