Firebolt Models Parts Catalog
2004

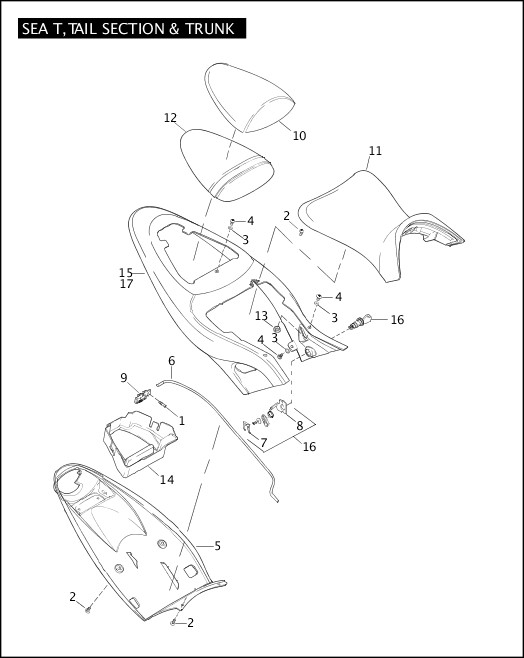

SEAT, TAIL SECTION & TRUNK
| Index No. | Part No. | Description | Models | Obselete |
|---|---|---|---|---|
| 1 | A0620.2CZB | BOLT (2) | ALL | Nov 2014 |
| 2 | AA0406.11CVB | SCREW (6) | ALL | |
| 3 | BA0509.6 | WASHER (5) | ALL | |
| 4 | CA0018.02A8 | SCREW, shoulder (5) | ALL | |
| 5 | M0001.02A8 | TRUNK KIT, w/ label | ALL | |
| 6 | M0066.02A8 | CABLE, seat lock | ALL | Feb 2017 |
| 7 | M0067.02A8 | RETAINER, seat lock | ALL | Feb 2017 |
| 8 | M0068.02A8 | PLATE, seat lock | ALL | Feb 2017 |
| 9 | M0069.02A8 | LATCH, seat lock | ALL | Feb 2017 |
| 10 | M0087.02A8MBB | COWL, passenger seat (battle blue) | XB9R | Nov 2014 |
| M0087.02A8MBK | COWL, passenger seat (racing red) | XB12R | Feb 2017 |
|
| M0087.02A8MW | COWL, passenger seat (midnight black) | XB12R | Nov 2014 |
|
| 11 | M0090.02A8 | SEAT, rider, complete | XB9R | Feb 2017 |
| M0090.1AAA | SEAT, rider, complete | XB12R | Feb 2017 |
|
| 12 | M0091.02A8 | SEAT, passenger, complete | XB9R | |
| M0091.1AA | SEAT, passenger, complete | XB12R | Feb 2017 |
|
| 13 | M0704.02A8 | GROMMET, bodywork, rubber (3) | ALL | Feb 2017 |
| 14 | M0905.02A8 | LINER, trunk | ALL | |
| 15 | M1664.2A8MBB | TAIL SECTION KIT, w/ decal (battle blue) | XB9R | Nov 2014 |
| M1664.1AAMBK | TAIL SECTION KIT, w/ decal (racing red) | XB12R | ||
| M1664.1AAMW | TAIL SECTION KIT, w/ decal (midnight black) | XB12R | ||
| 16 | Y0725.02A8 | SEAT LOCK, w/ key(s) | ALL | |
| 17 | M1665.2A8MBB | TAIL SECTION KIT, w/ decal (battle blue) (Japan) | XB9R | Oct 2014 |
| M1665.1AAMBK | TAIL SECTION KIT, w/ decal (racing red) (Japan) | XB12R | Nov 2014 |
|
| M1665.1AAMW | TAIL SECTION KIT, w/ decal (midnight black) (Japan) | XB12R |
