Firebolt Models Parts Catalog
2004

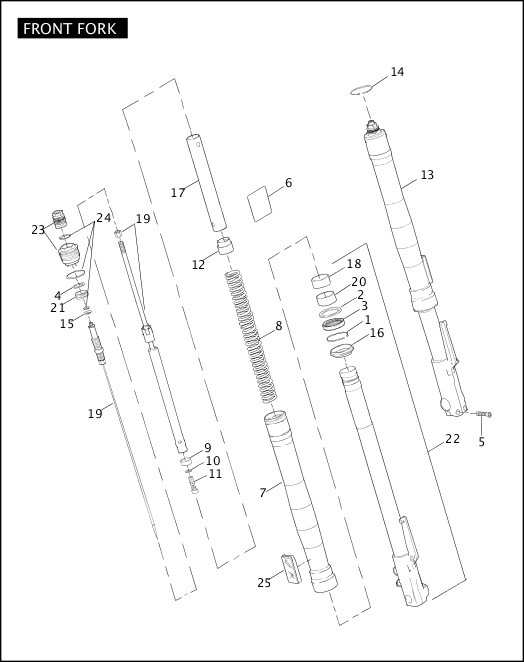

FRONT FORK
| Index No. | Part No. | Description | Models | Obselete |
|---|---|---|---|---|
| 1 | 45842-77A | RETAINING RING, oil seal (2) | ALL | |
| 2 | 45865-84 | SEAL SPACER (2) | ALL | |
| 3 | 45875-84A | OIL SEAL (2) | ALL | |
| 4 | 45980-96 | WASHER, spring (2) | ALL | |
| 5 | AA0512.2CZB | BOLT, axle (4) | ALL | Feb 2017 |
| 6 | C3009.E | PAD, protective (2) | ALL | |
| 7 | J0107.02A8 | OUTER TUBE (2) | ALL | |
| 8 | J0113.02A8 | SPRING, fork (2) | ALL | |
| 9 | J0114.02A8 | CENTERING PLATE (2) | ALL | |
| 10 | J0115.02A8 | WASHER, fork (2) | ALL | |
| 11 | J0116.02A8 | BOLT, center (2) | ALL | |
| 12 | J0117.02A8 | SPRING JOINT, fork (2) | ALL | |
| 13 | J0121.02A8 | FRONT FORK ASSEMBLY, left, w/ 4, 6, 7, 8, 9, 10, 11, 13, 16, 18, 20, 21, 22 & 23 | ALL | Nov 2014 |
| J0122.02A8 | FRONT FORK ASSEMBLY, right, w/ 4, 6, 7, 8, 9, 10, 11, 13, 16, 18, 20, 21, 22 & 23 | ALL | ||
| 14 | J0124.02A8 | STOPPER RING (2) | ALL | Feb 2017 |
| 15 | J8124.02A8 | SNAP RING (2) | ALL | |
| 16 | J8130.02A8 | DUST SEAL (2) | ALL | |
| 17 | J8135.02A8 | SPRING COLLAR, fork (2) | ALL | |
| 18 | J8138.02A8 | SLIDE BUSHING (2) | ALL | |
| 19 | J8139.02A8 | DAMPER ASSEMBLY, includes rebound adjuster assembly, damper locknut, damper assembly (2) | ALL | |
| 20 | J8140.02A8 | GUIDE BUSHING (2) | ALL | |
| 21 | J8141.02A8 | SLIDER PISTON (2) | ALL | |
| 22 | J8142.02A8 | SLIDER COMPONENT ASSEMBLY, left fork w/ 1, 2, 3, 4, 15, 16 & 19 | ALL | |
| J8143.02A8 | SLIDER COMPONENT ASSEMBLY, right fork w/ 1, 2, 3, 4, 15, 16 & 19 | ALL | Nov 2014 |
|
| 23 | J8144.02A8 | PRELOAD ADJUSTMENT ASSEMBLY, includes fork cap assembly & rebound adjuster (2) | ALL | |
| 24 | J9147.02A8 | O-RING SET (2) | ALL | |
| 25 | M0106.02A8A | REFLECTOR ASSEMBLY, amber (2) | ALL |
