1995-1996 Buell S2/S2T Thunderbolt Parts Catalog
1996

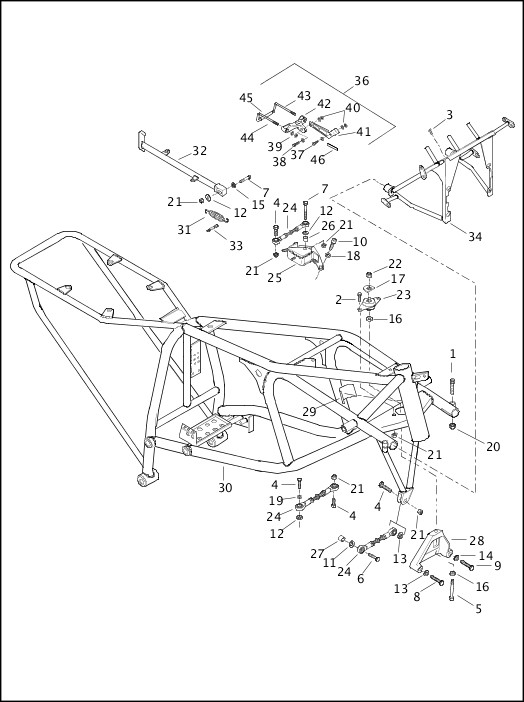

FRAME & ENGINE MOUNTS
| Index No. | Part No. | Description | Models | Obselete |
|---|---|---|---|---|
| 1 | 2865Y | BOLT (2) | ALL | Feb 2010 |
| 2 | AA0608.1CZ | SCREW (2) | ALL | |
| 3 | AA0404.21CRZ | SCREW, self-tapping (turn signal ground) | ALL | |
| 4 | AA0612.1CZ | BOLT (4) | ALL | |
| 5 | AA0830.1CBZ | BOLT | ALL | Dec 2013 |
| 6 | AA0616.1CZ | BOLT | ALL | |
| 7 | AA0618.1CZ | BOLT (2) | ALL | |
| 8 | AA0622.1CZ | BOLT | ALL | |
| 9 | AA0722.1CBZ | BOLT | ALL | |
| 10 | 4748 | SCREW (2) | ALL | |
| 11 | BA0610.1SS | WASHER | ALL | Nov 2014 |
| 12 | BA0613.2Z | WASHER (3) | ALL | |
| 13 | BA0613.3Z | WASHER (2) | ALL | |
| 14 | BA0714.3Z | WASHER (2) | ALL | |
| 15 | BA0613.2Z | WASHER | ALL | |
| 16 | BA0817.3Z | WASHER (2) | ALL | Jun 2015 |
| 17 | 6131Y | D-WASHER | ALL | Feb 2010 |
| 18 | 6812 | WASHER (2) | ALL | |
| 19 | BA0611.8Z | LOCKWASHER | ALL | |
| 20 | DA0400.2CZ | LOCKNUT (2) | ALL | |
| 21 | DA0600.2CZ | LOCKNUT (7) | ALL | |
| 22 | DA0800.13CZ | LOCKNUT | ALL | |
| 23 | 16207-79D | FRONT ISOLATOR | ALL | |
| 24 | 16219-79C | TIE BAR ASSEMBLY (3) | ALL | |
| 25 | L0160.8Q | MOUNT, center tie bar | ALL | Apr 2010 |
| 26 | L0162.3B | SPACER, top tie bar | ALL | May 2010 |
| 27 | L0163.5A | SPACER, front tie bar | ALL | Nov 2014 |
| 28 | L0149.8A | ISOLATOR MOUNT, front | ALL | Apr 2012 |
| 29 | 16767-96Y | PROTECTIVE PAD, gray | S2 1996, S2T | |
| L0108.8 | PROTECTIVE PAD, white | S2 1995, S2 1996 | Sep 2009 |
|
| 30 | 47214-94YA | FRAME ASSEMBLY, white | S2 1995, S2 1996 | |
| 47931-96Y | FRAME ASSEMBLY, gray | S2T | ||
| 31 | 50005-85A | SPRING, sidestand | ALL | |
| 32 | 50094-94Y | SIDE STAND, white | ALL | |
| L0167.A | SIDE STAND, gray | S2T | ||
| 33 | L0169.8 | PIN, spring | ALL | Feb 2010 |
| 34 | L0920.A | FAIRING MOUNT ASSEMBLY, gray | S2 1996, S2T | Nov 2014 |
| L0920.B | FAIRING MOUNT ASSEMBLY, white | S2 1995, S2 1996 | ||
| 35 | 50098-96Y | BUMPER, side stand (not illustrated) | ALL | |
| 36 | L0900.8 | INSTRUMENT PANEL STABILIZER KIT | ALL | |
| 37 | AA0405.2CXZB | SCREW | ALL | |
| 38 | AA0406.2CBZ | SCREW | ALL | |
| 39 | B0613.1Z | WASHER (6) | ALL | |
| 40 | DA0400.3CZ | LOCKNUT (4) | ALL | |
| 41 | L0910.8 | FAIRING LINK | ALL | |
| 42 | 58894-95Y | STABILIZER BRACKET (use L0900.8) | S2 1995 | |
| 43 | 58895-95Y | BRACKET MOUNTING HOOK, left (use L0900.8) | S2 1995 | |
| 44 | 58896-95Y | BRACKET MOUNTING HOOK, right (use L0900.8) | S2 1995 | |
| 45 | 58897-95Y | BRACKET HOOK LINK TUBE (use L0900.8) | S2 1995 | |
| 46 | 58898-95Y | TAPE STRIP, 2 X 1-1/4 in. (2) | S2 1995 |
